Import / Export eines S7 DB

Zum Projektieren der Datenerfassung werden Datenbausteine zwischen der Siemens¹ S7 Projektierung und externen Projektierungstools (Adam-Software) ausgetauscht.

Importieren eines S7 Datenbaustein aus einer SCL Quelle in das TIA Projekt

Ein extern erstellter S7 Datenbaustein in Form einer SCL oder AWL Quelle (Text Datei) soll in ein S7 Projekt (TIA) importiert werden. Eine Quelldatei muss dem Siemens S7 SCL (Structured Control Language) Datenformat entsprechen (Vorwersion auch als AWL bekannt), hier ist ein kurzes Beispiel:

SCLAWL

DATA_BLOCK "Prozessdaten"
TITLE = Datenerfassung aus SPS
   STRUCT
      TriggerDatenBereit : Bool;   // von SPS
      DatenuebertragungOK : Bool;   // von PC
      Messwert : Real;   // K0001 Messwert
   END_STRUCT;
BEGIN
END_DATA_BLOCK

DATA_BLOCK "Prozessdaten"
TITLE = Datenerfassung
   STRUCT
      TriggerDatenBereit : BOOL;   // von SPS
      DatenuebertragungOK : BOOL;   // von PC
      Messwert : REAL;   // K0001 Messwert
   END_STRUCT;
BEGIN
END_DATA_BLOCK

Durch einen Doppelklick auf „Neue externe Datei hinzufügen“ unter „Externe Quellen“ unter der CPU des geöffneten Projekts können Sie eine Quelle als Datei mit der Endung .db öffnen, s. Abbildung 1.

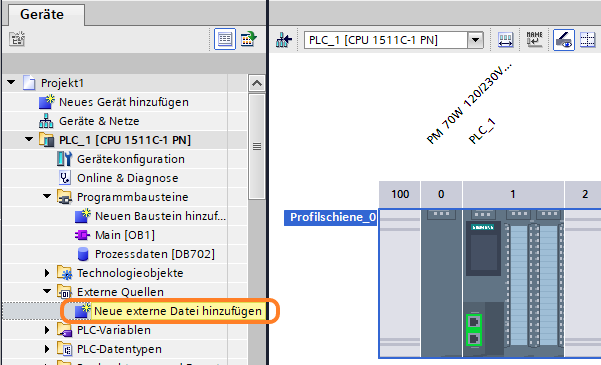

Abbildung 1: Quelle eines Datenbausteins einlesen.

Nach dem Einlesen erscheint die Datei unter „Externe Quellen“ und mit einem Rechtsklick darauf kann man aus dem Kontextmenü die Option „Bausteine aus Quelle generieren“ wählen, s. Abbildung 2.

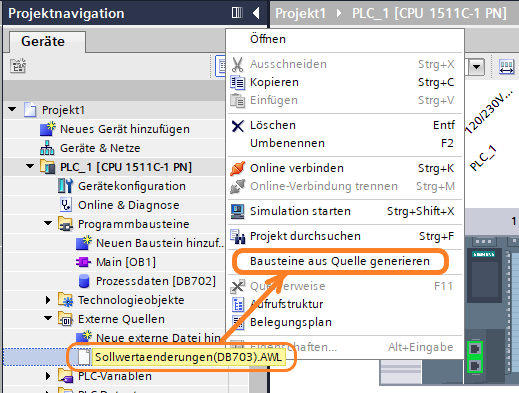

Abbildung 2: Datenbaustein aus Quelle generieren.

Es erscheint eine Meldung welche davor warnt, dass bestehende Datenbausteine (mit gleichem Namen) überschrieben werden, s. Abbildung 3. Wenn Sie das verhindern wollen sollten Sie die bestehenden Datenbausteine umbenennen um Sie vor dem Überschreiben zu schützen.

Abbildung 3: Warnung vor Überschreiben bestehender DBs mit gleichem Namen.

Nach dem erfolgreichen Generieren des DBs erscheint er unter „Programmbausteine“. Die DB Nummer wurde automatisch auf die nächste freie DB Nummer gesetzt, so dass Sie jetzt noch in den Eigenschaften des DB unter „Allgemein“ die DB Nummer auf die gewünschte Nummer „Manuell“ setzen müssen, s. Abbildung 4.

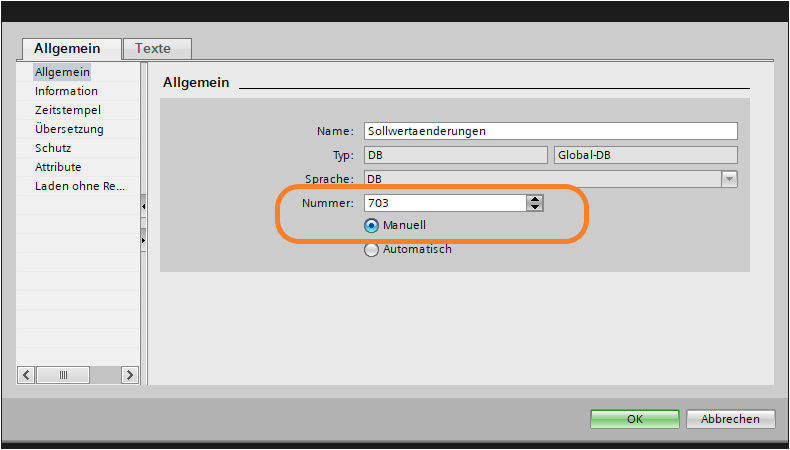

Abbildung 4: Ändern der DB Nummer.

Änderungen der Namen einzelner Strukturen und Symbole sollten vermieden werden um bei einem erneuten Import, wegen Änderungen oder Erweiterungen, keinen erhöhten Aufwand wegen dadurch verlorener Verwendungen im Programm zu erzeugen.

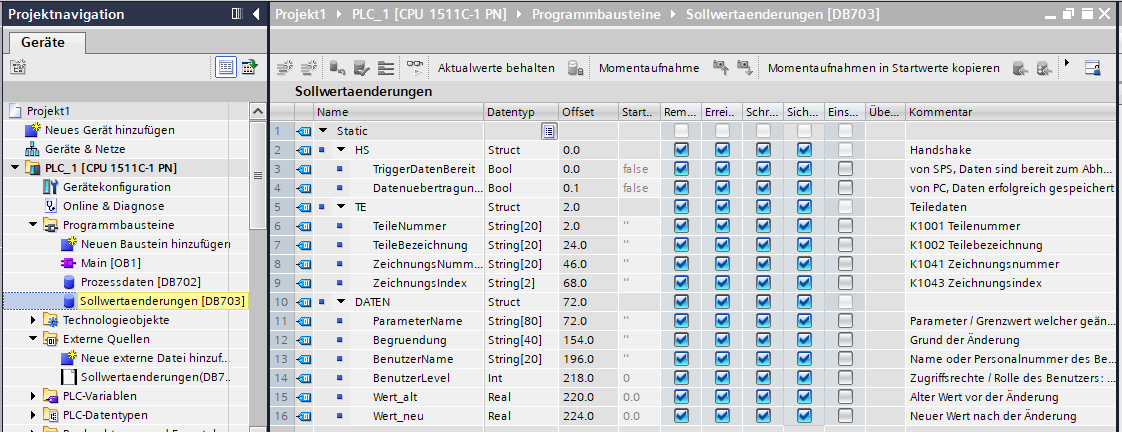

Abbildung 5: Aus einer Quelldatei importierter Datenbaustein.

Exportieren eines S7 Datenbaustein als AWL Quelle aus dem TIA Projekt

Aus einem in der S7 Programmierung bestehenden Datenbaustein soll eine Quelldatei generiert werden.

Durch Rechtsklick auf den Datenbaustein und Auswahl „Quelle aus Bausteinen generieren – Einschließlich abhängige Bausteine“ im Kontextmenü wird eine Datei mit Endung .db generiert.

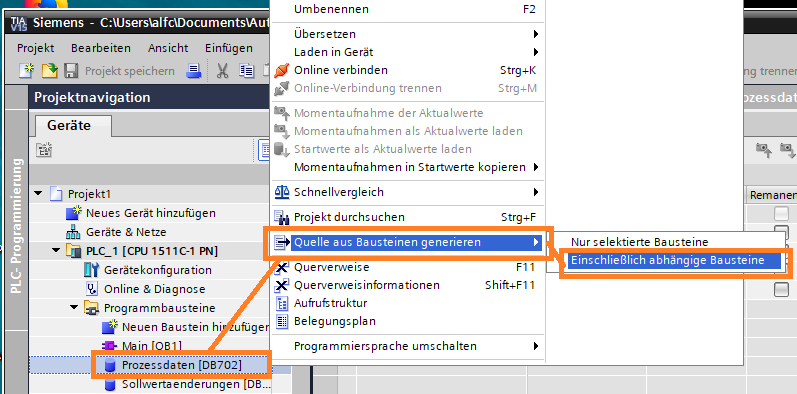

Abbildung 6: Quelle aus Baustein generieren – einschließlich UDT.

Diese Datei enthält sowohl die Definition des Datenbausteins selbst wie auch die Definitionen eventuell enthaltener UDT (User Defined Type), auch geschachtelte UDT. Der Dateiname soll außer der Bezeichnung des Datenbausteins auch unbedingt, zwischen eckigen Klammern, den Text „DB“ gefolgt von der DB Nummer enthalten, da die DB Nummer in der Datei selbst nicht enthalten ist, nach folgendem Muster:

<Baustein Bezeichnung>[DB<Nummer>].db

zum Beispiel: „Prozessdaten[DB200].db“.

Der Inhalt der generierten Datei sieht dann z.B. wie folgt aus, wobei hier ein UDT mit dem Namen „Merkmal“ im Datenbaustein "Prozessdaten" mehrmals verwendet wurde:

TYPE "Merkmal"
VERSION : 0.1
   STRUCT
      MES : Real;   // Messwert
      ATT : Int;    // Attribut
      NOM : Real;   // Nennmaß
      USG : Real;   // Untere Spezifikationsgrenze
      OSG : Real;   // Obere Spezifikationsgrenze
      ERR : Bool;   // Ereignis
   END_STRUCT;
END_TYPE

DATA_BLOCK "Prozessdaten"
TITLE = Datenerfassung
   STRUCT
      Handshake : STRUCT
         TriggerDatenBereit : Bool;   // von SPS
         DatenuebertragungOK : Bool;   // von PC
      END_STRUCT;
      Prozessmerkmale : STRUCT
         "Schraube 1 Drehmoment" : „Merkmal“;   // Moment Schraube 1
          Schraube 1 Drehwinkel" : „Merkmal“;   // Winkel Schraube 1
      END_STRUCT;
   END_STRUCT;
BEGIN
END_DATA_BLOCK

---
